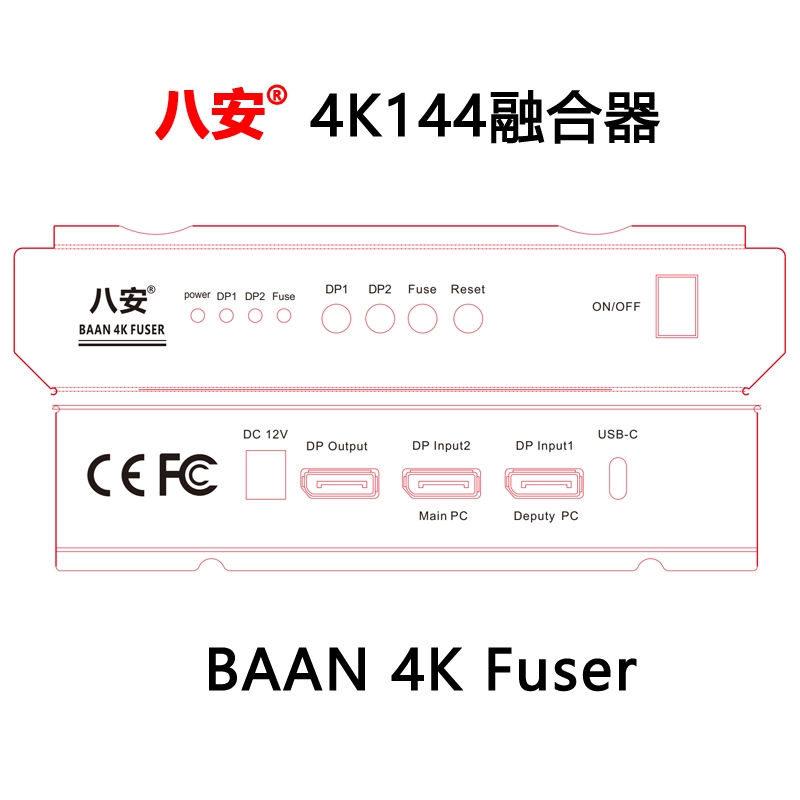

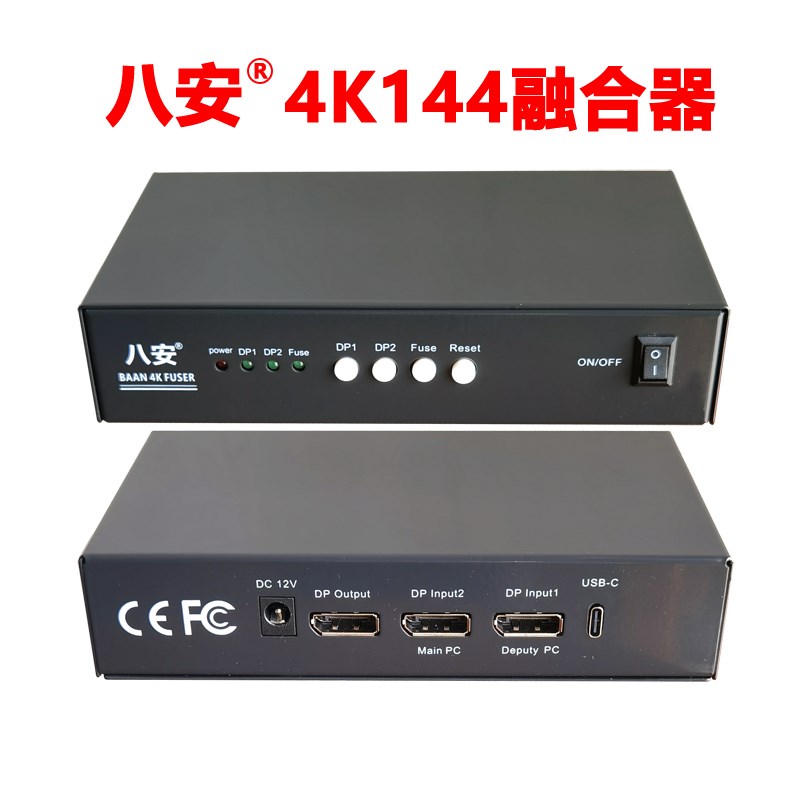

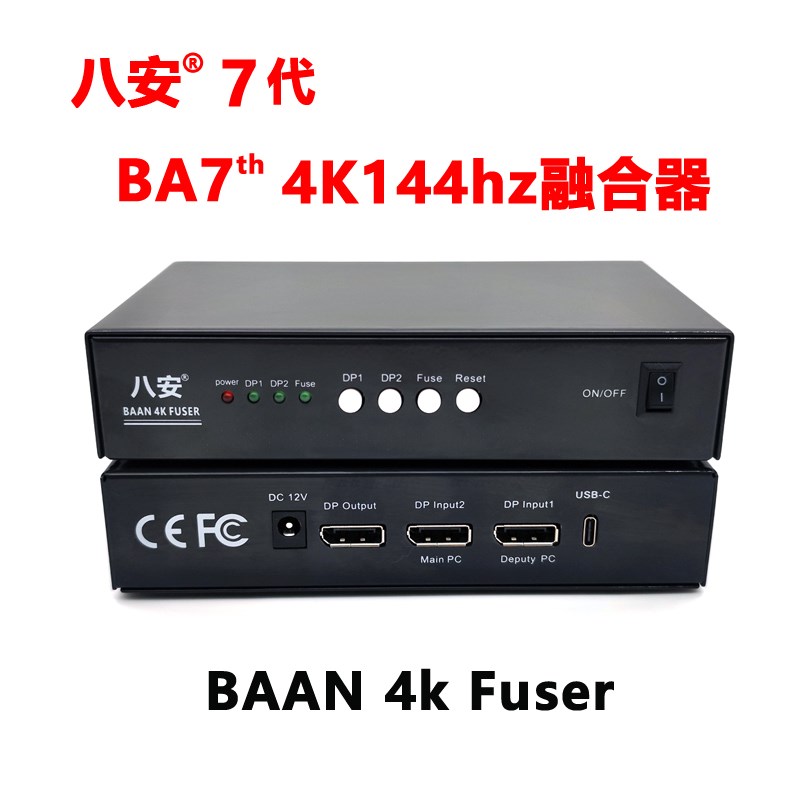

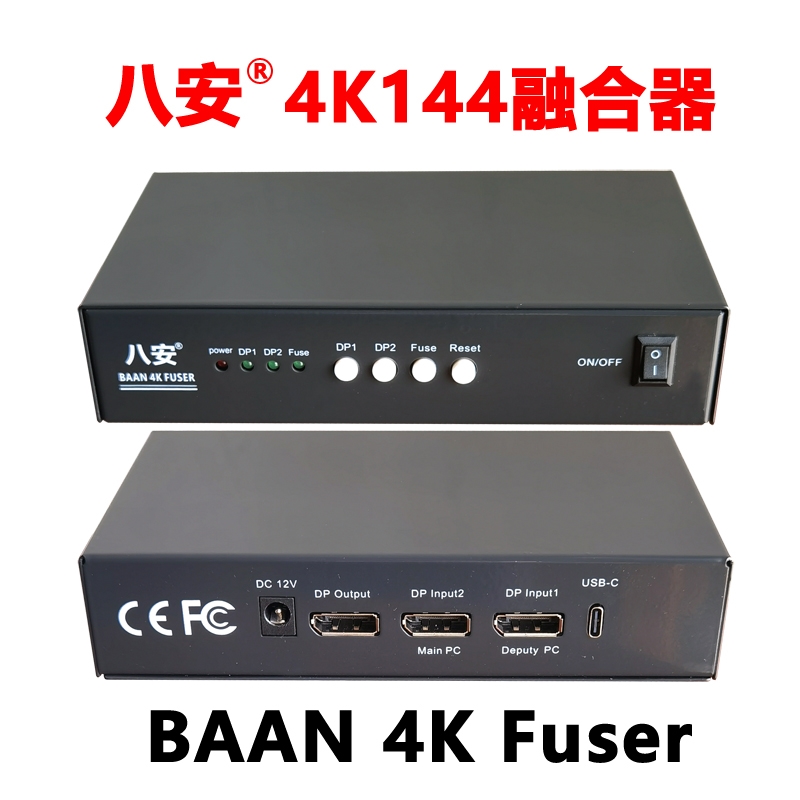

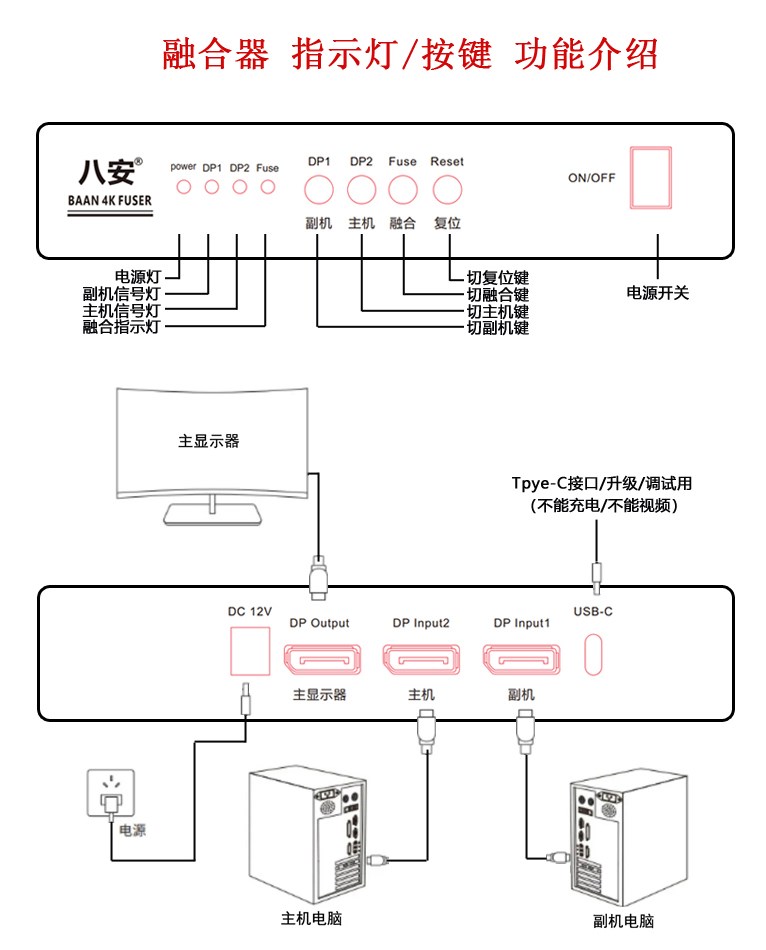

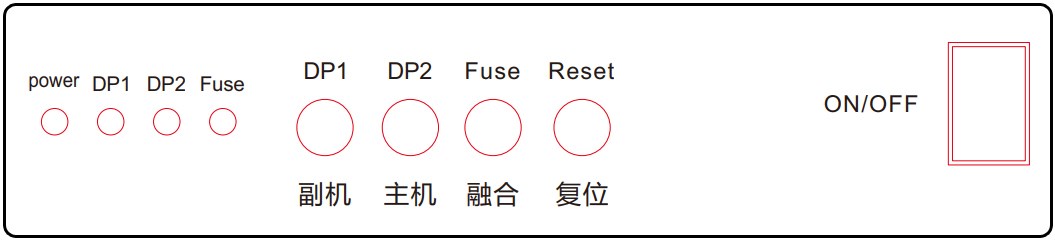

一、产品前面指示灯和按键功能说明

【Power】灯：电源灯（通电会长亮）

【DP1】灯：DP Input1副机输入信号灯

【DP2】灯：DP Input2主机输入信号灯

【Fuse】灯：融合功能开/关指示灯

【DP1】键：显示副机电脑单画面

【DP2】键：显示主机电脑单画面

【Fuse】键：开启融合键（连续切该键可改变透视强度）

【Reset】键：恢复出厂模式

【ON/OFF】：电源开关

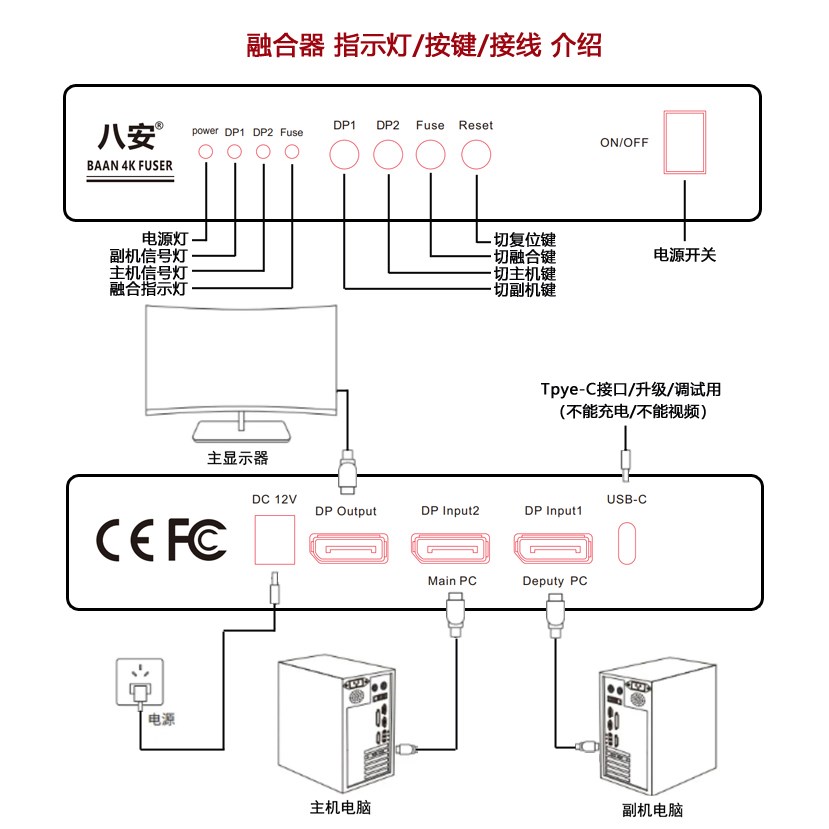

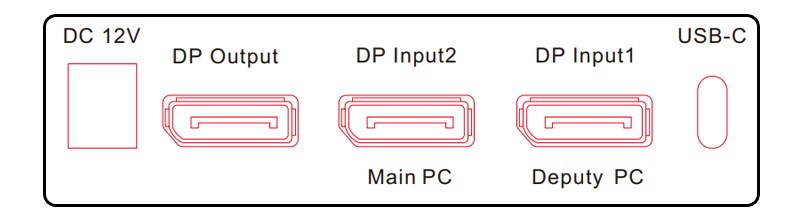

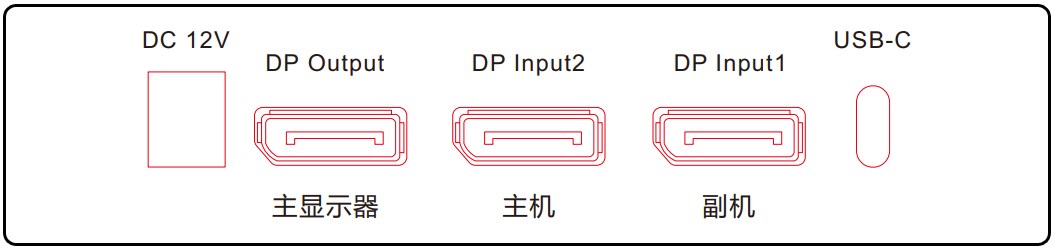

二、产品后面接口功能说明

【DC 12V】：电源供电（默认12V2A）

【DP Output】：连接主显器DP接口

【DP Input2/Main PC】：连接主机电脑显卡DP接口

【DP Input1/ Deputy PC】：连接副机电脑显卡DP接口

【USB-C】：Tpye-C接口（调试/升级专用，不能供电）

三、产品主要规格：

1、接口数量：2路DP输入，1路DP输出。

2、接口规格：DP1.4；颜色格式：YcbCr4:2:2；颜色深度：8 bpc。位深度：8 bit。

3、支持分辨率与最大刷新率(在Windows10或Windows11系统下，有些显示器存在兼容情况，最大刷新率可能存在差异)：

    3840*2160@60Hz/120Hz/144Hz

    2560*1440@144Hz/240Hz/260Hz

   1920*1080@240Hz/360Hz/400Hz/480Hz/500Hz

 （现货暂不支持自定义分辨率，不支持3440*1440）

4、显卡直接读取显示器型号；EDID自适应；（无更改EDID功能）；

5、全DP接口，主机/副机能力一致，真正无缩放；

6、切换主机/副机画面，无缝切换，不闪屏不黑屏。

7、配备散热风扇，进口无刷电机,超静音，深夜不噪。

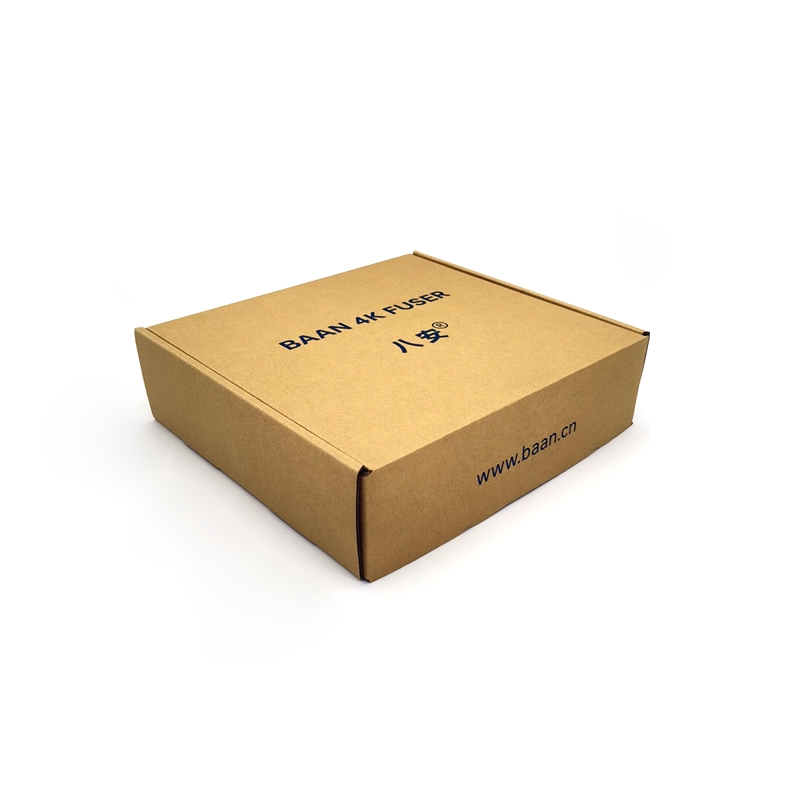

8、产品尺寸：168*98*40mm；毛量：1Kg/pcs；包装纸盒尺寸：220*200*60 mm；

9、产品默认配件：

   融合器*1；电源适配器（国标/12V2A）*1；合格证/保修卡*1；电子说明书*1。(本机设计上就没有遥控器哦)

重要提醒、使用八安7代融合器的硬件要求：

1，主显示器需要支持ycbcr422颜色格式，不然该显示器不兼容。

2，主机电脑和副机电脑，显卡必须要设置ycbcr422颜色格式。如是网吧盘（无盘）系统，由于电脑重启后会清零设置，所以要求装系统时，直接把显卡输出颜色格式按照融合器的要求固化保存，这样即使重启，也保证了显卡默认设置为ycbcr422格式。

3，举例：英伟达和AMD显卡设置方法（按2K240HZ举例，其他1K480HZ划4K144HZ分辨率，方法一样的）：

4，电脑显卡配置，使用独立显卡，具备DP1.4输出口的。英伟达的显卡GTX1060/6G以上（AMD或英特尔显卡用同等能力或以上的）。

详细产品使用/接线/调试/设置/遇到问题解决办法，等等，详见说明书文档，请直接在下载区下载。
